Eine Funkanlage mit Bluetooth-Übertragungstechnik selbst gebaut

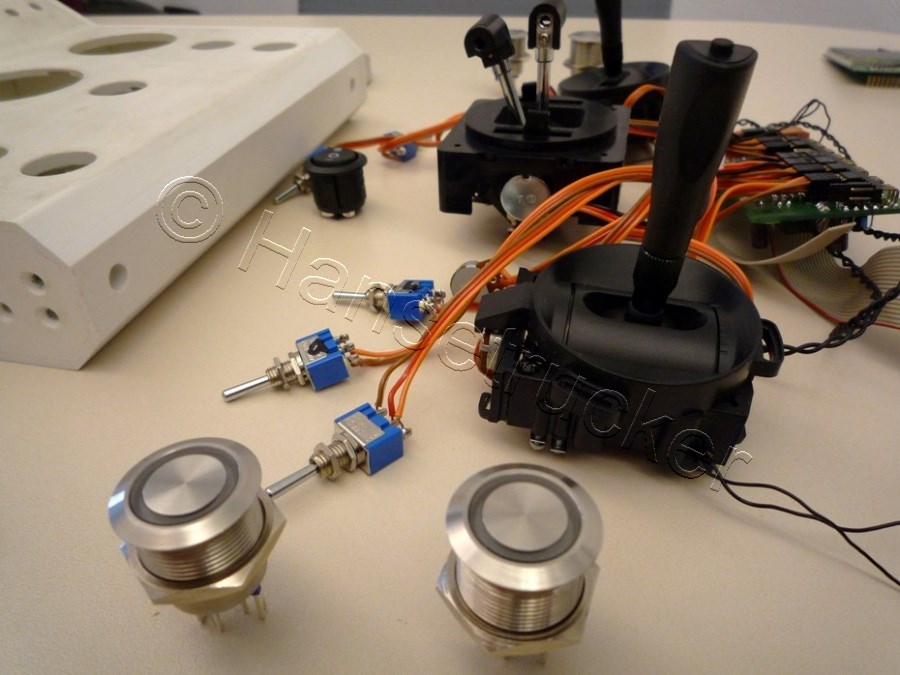

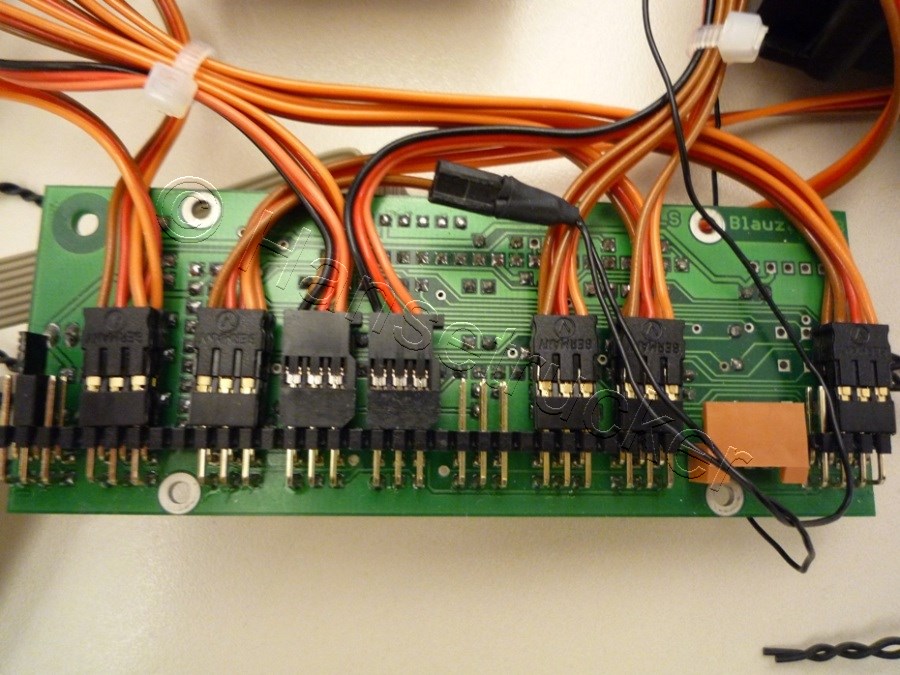

Eine Funkanlage auf 2,4 GHz, aber wenn schon, dann auch mit Bluetooth-Übertragungstechnik, das war das Ziel unseres Vereinskollegen Hanno. Also sondierte er den Angebotsmarkt. Nach Prüfung aller marktbekannten Angebote hat er sich, nicht zuletzt auch aus Kostengründen, für den Selbstbau einer solchen Anlage entschieden. Er hat sich dazu die Elektronik-Komponenten von Blauzahn (Geier-Elektronik) beschafft und nach Bauanleitung zusammengelötet. Das ging verhältnismäßig problemlos – vorausgesetzt, es ist entsprechend feines Lötgerät und ein wenig Erfahrung beim Löten von Bauteilen auf Platinen vorhanden. Als Bedieninstrumente dienen zwei proportional Kreuzknüppel (von Megatron), zwei linear-Steurknüppel (Robbe Navy Twin-Stick), vier Taster zum Steuern durch das Blauzahn-Menü, ein Ein.-/Ausschalter und sieben Kippschalter (alles Conrad). Eine zusätzlich gebaute Elektronik dient zum dekodieren und umsetzen der Signale der Taster auf den Steuerknüppeln.

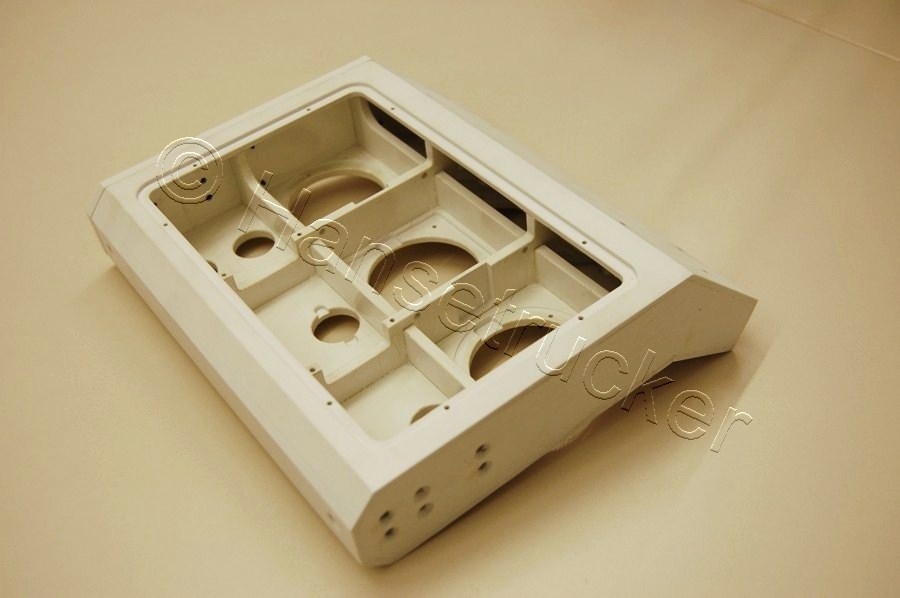

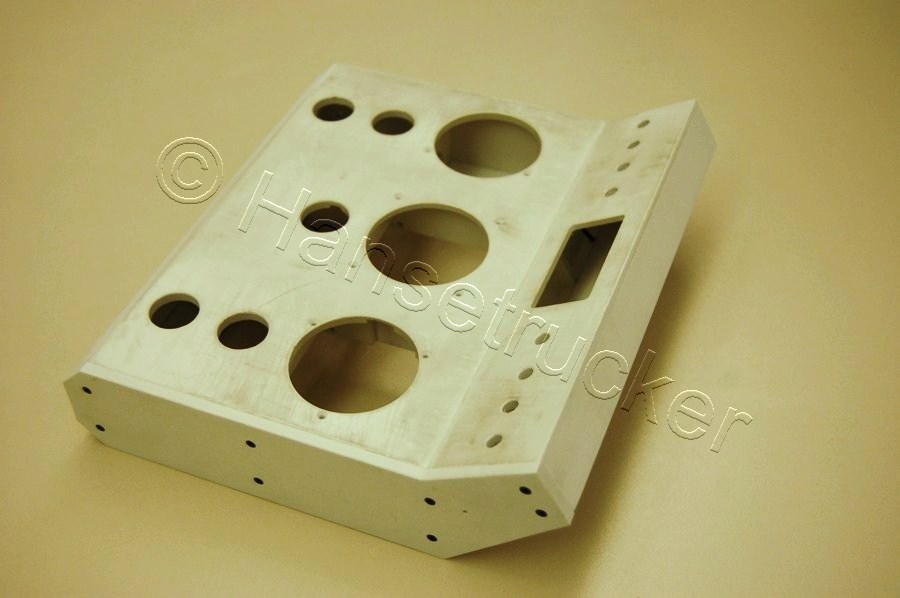

Entgegen der einfacheren Methode, die Bauteile in eine vorhandene und “entkernte“ Altanlage einzubauen, hat Hanno sich entschlossen, auch das Gehäuse des Senders selbst zu bauen. Er benutzte dazu Polystyrolplatten mit 5mm Stärke, die er formgerecht nach CAD-Vorlage auf einer CNC-Maschine ausfräste und verleimte bzw. verschraubte. Ich glaube, dass er nicht erwartet hatte, wie zeitaufwendig das Ganze war. Aber inzwischen ist das Gehäuse fast fertig und der Einbau der Elektronikkomponenten kann nach dem Lackieren des Gehäuses beginnen.

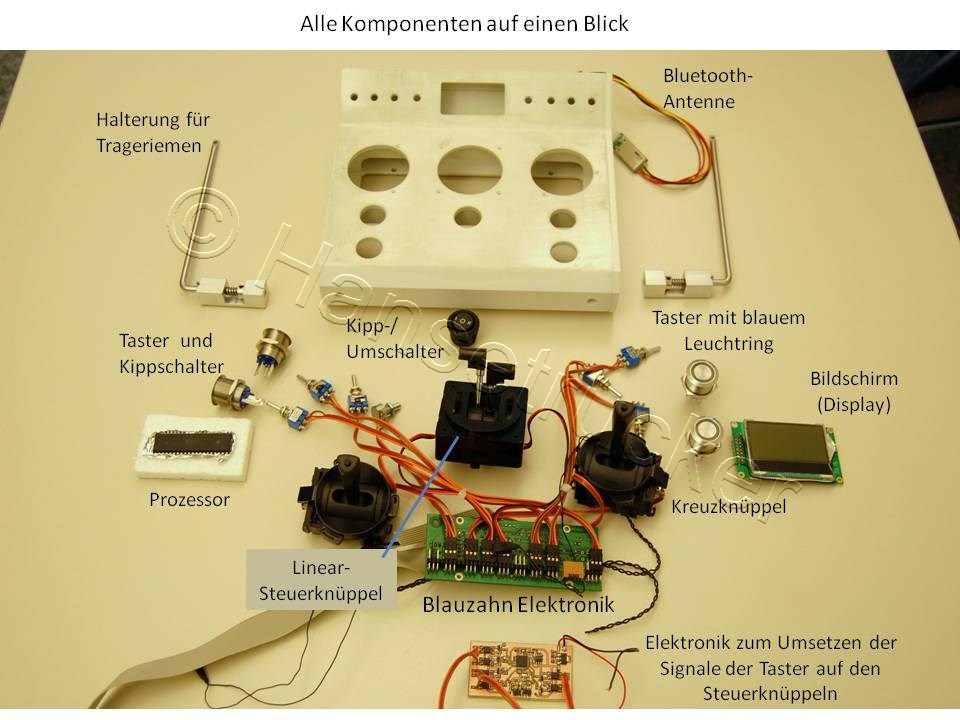

Hier eine Übersicht aller Bauteil-Komponenten:

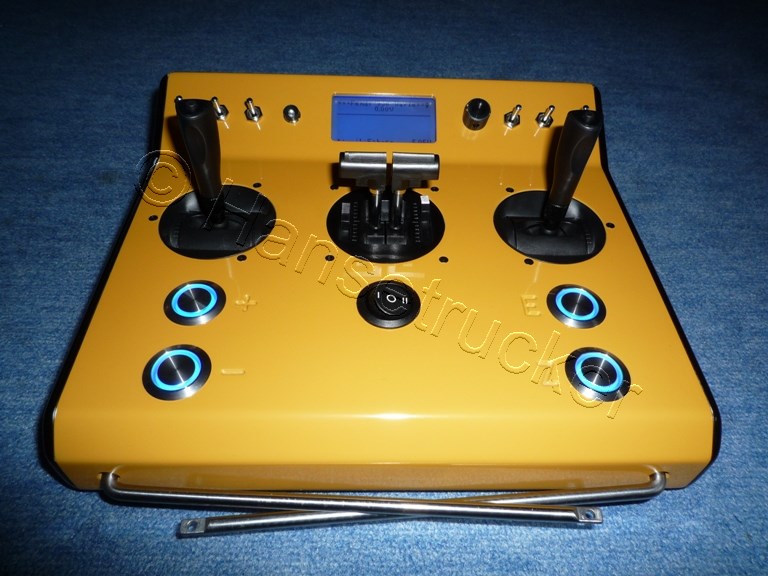

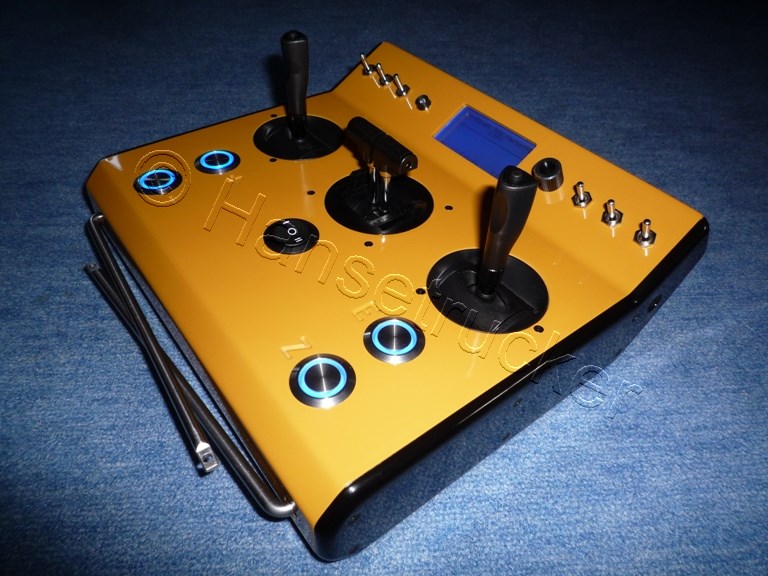

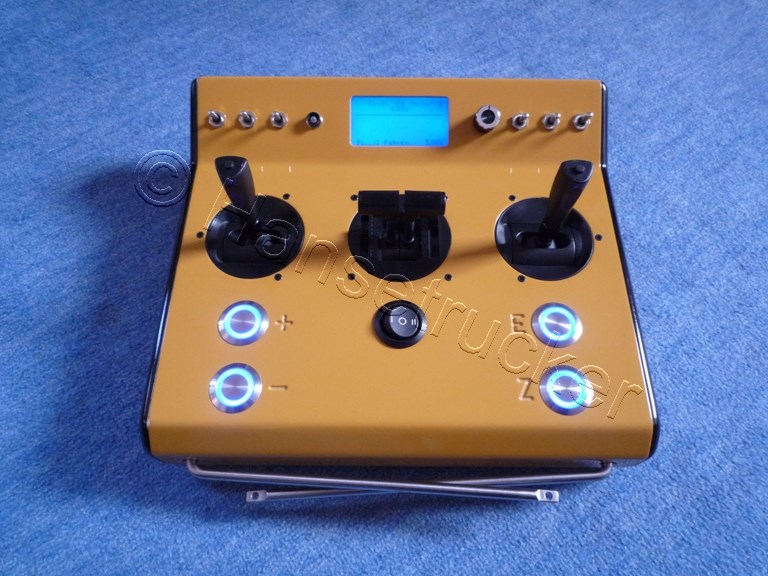

Ja, es hat alles bestens geklappt!

Die Anlage funktionierte einwandfrei. Die ganze Mühe hat sich also gelohnt. Die Programmierung sämmtlicher Abläufe beim Bagger, LKW / Trecker konnte im Einsatz optimiert werden. Sehr schön ist die schnelle Wechselmöglichkeit zwischen allen Fahrzeugen, die sich im Modellspeicher befinden (einschließlich der freigegebenen und eingespeicherten Fahrzeuge von Vereinskollegen). Hierdurch ergeben sich auf der Baustelle vielfältige Möglichkeiten des unterschiedlichen Fahrzeugeinsatzes über eine Anlage in schnellstem Zugriff.
